Hướng dẫn sử dụng lệnh Revolve

- Click Insert -> Revolve hoặc click biểu tượng

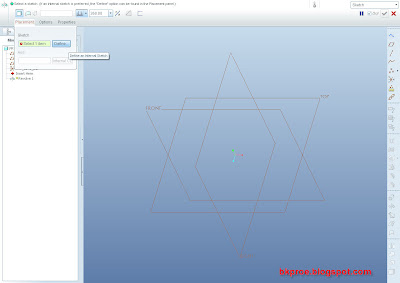

- Chọn mặt phẳng để vẽ sketch vào Placement -> Define

- Chọn mặt phẳng và nhấn Sketch

- Đối với lệnh Revolve bắt buộc phải vẽ đường Geometry Centerline.

-Vẽ Geometry Centerline sau đó vẽ tiết diện cần revolve

Lưu ý: Tiết diện phải là tiết diện kín

- Sau khi vẽ tiết diện xong -> Done

- Các thuộc tính của lệnh Revolve
1. Variable: Revolve một góc theo ý muốn, có thể chỉnh sửa số đo góc

2. Symmetric: Revolve về hai hướng của tiết diện, có thể điều chỉnh số đo góc

3. To selected: Revolve tới một mặt phẳng, điểm, bề mặt được chọn

- Các thuộc tính trên là revolve theo dạng khối, khi chọn revolve theo bề mặt -> kết quả

- Có thể thay đổi bề dày của chi tiết khi revolve -> chọn Thíckness

- Hoặc chọn Option để thay đổi kiểu revolve, thay đổi góc

- Các lệnh Flip, Revolve cut thì giống như lệnh Extrude
